Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Válvula de globo do CS do RUÍDO | Pressão: | PN16, PN25, PN40 |
|---|---|---|---|
| Tamanho: | DN15-DN600 | Material: | WCB, SS304, SS316, CF8, CF8M |
| Conexão: | RF flangeado | Operação: | Volante, engrenagem |
| Realçar: | válvula de globo do wcb,Válvula de bola da flutuação |
||

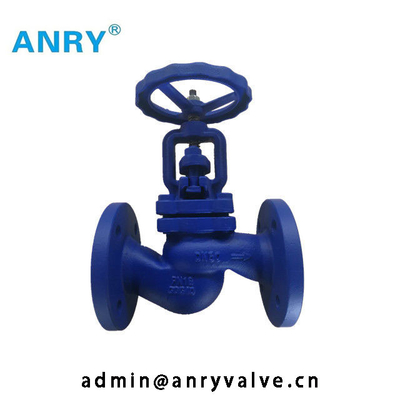

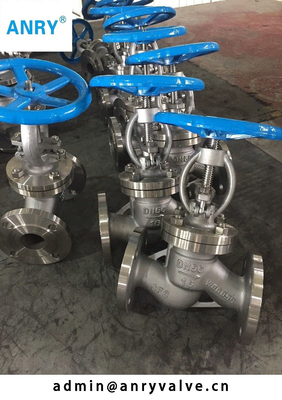

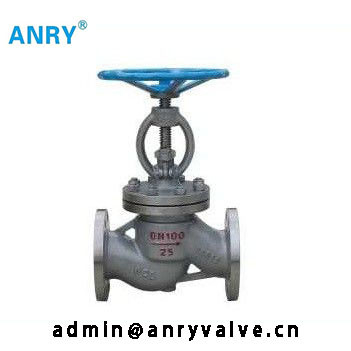

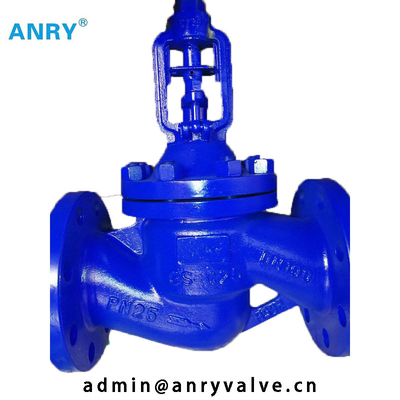

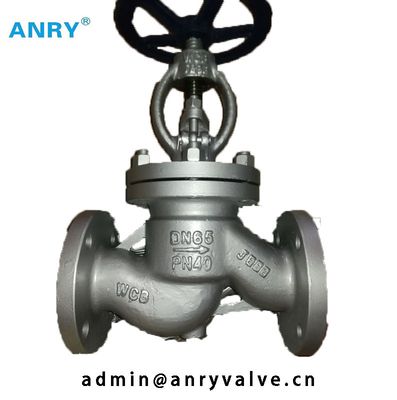

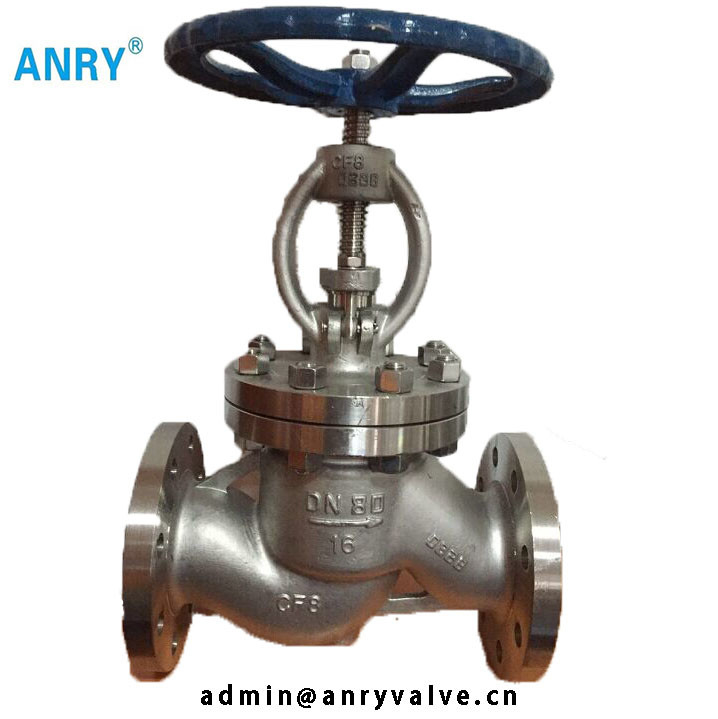

O padrão do RUÍDO da válvula de globo flangeou o corpo de aço 13%CR do RF Casted WCB do fim
A válvula do globo do RUÍDO PN16/40 flangeou extremidade
Corpo: Aço carbono/de aço inoxidável
Cara a cara: DIN3202
Extremidade da flange: EN1092-1
Projeto: EN13709
Teste: EN12266
| Corpo/capota | Haste | Disco | Seat |
| GS-C25 | SS410 | SS410 | SS410 |
| A351-CF8 | SS304 | SS304 | SS304 |
| A351-CF8 M | SS316 | SS316 | SS316 |
| Pressão nominal | 1.6Mpa | 2.5Mpa | 4.0Mpa |
| Shell exerce pressão sobre | 2.4Mpa | 3.6Mpa | 6.0Mpa |
| Pressão de Seat | 1.8Mpa | 2.8Mpa | 4.4Mpa |
| Meio apropriado | W.O.G. | ||
| Temperatura apropriada |
-20℃~350℃ |
||
| DN | L | H | W | Peso. | |||
| PN16 25 | PN40 | PN16 | PN25 | PN40 | |||
| 15 | 130 | 191 | 120 | 140 | 3,7 | 4,3 | 4,3 |
| 20 | 150 | 191 | 120 | 140 | 4,4 | 4,8 | 4,8 |
| 25 | 160 | 197 | 140 | 140 | 5,1 | 6,3 | 6,3 |
| 32 | 180 | 200 | 140 | 160 | 7,5 | 7,8 | 7,8 |
| 40 | 200 | 218 | 160 | 180 | 8,8 | 10,3 | 10,3 |
| 50 | 230 | 220 | 180 | 180 | 12,2 | 12,6 | 12,6 |
| 65 | 290 | 238 | 180 | 200 | 16,1 | 19 | 19 |
| 80 | 310 | 257 | 200 | 250 | 21,4 | 25 | 25 |
| 100 | 350 | 340 | 250 | 300 | 33 | 35 | 35 |
| 125 | 400 | 360 | 300 | 350 | 51 | 56 | 56 |
| 150 | 480 | 390 | 300 | 350 | 69 | 74 | 74 |
| 200 | 600 | 530 | 400 | 450 | 105 | 144 | 160 |
| 250 | 730 | 665 | 520 | 520 | 180 | 238 | 260 |
| 300 | 850 | 720 | 520 | 520 | 265 | 339 | 370 |
