Detalhes do produto:
Condições de Pagamento e Envio:
|

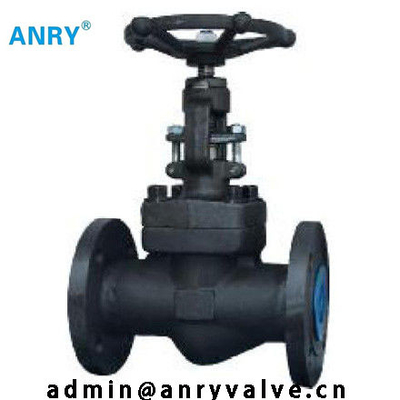

| Aplicação: | General | Nome: | Válvula de porta forjada |
|---|---|---|---|
| Material do corpo: | Aço forjado | Cor: | O pedido do cliente |
| Pressão: | De alta pressão, 150LB-600LB, classe 2500 | Poder: | Manual, pneumático, solenoide |
| Temperatura dos meios: | Temperatura média, - 65°F a 450°F (- 54℃ a 232℃) | Meios: | Água, gás, óleo, gás; ar; água; óleo |
| Estrutura: | Porta | Tamanho portuário: | DN15-DN65 |
| Material: | De aço inoxidável, forjado | Nome do produto: | válvula de porta flangeada de aço forjada da extremidade com classe 800 da classe 1500 |
| Conexão: | flangeado, RF/BW | Padrão: | RUÍDO JIS DO ANSI BS, API, API598-2009, ISO |
| Realçar: | válvula de porta prolongada do corpo,válvula de bola do bw |
||
|
NÃO.
|
Nome de parte
|
CS a ASTM
|
A respeito de ASTM
|
SS a ASTM
|
|
|
Tipo A105
|
Tipo F22
|
Tipo F304 (L)
|
Tipo F316 (L)
|
||
|
1
|
Corpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Anel de Seat
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Cunha
|
A276 430&410
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Haste
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
5
|
Gaxeta
|
SS+graphite corrugado
|
SS+PTFE
|
||
|
6
|
Capota
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
7
|
Parafuso da capota
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
Pin
|
A276 420
|
A182 F304
|
||
|
9
|
Glândula
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
|
10
|
Parafuso tensor da glândula
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
Flange da glândula
|
A105
|
A182 F11
|
A182 F304 (L)
|
A182 F316 (L)
|
|
12
|
Porca de glândula
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
Yoke Nut
|
A276 420
|
|||
|
14
|
Porca de H.W.Lock
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
Placa de identificação
|
SS
|
|||
|
16
|
Volante
|
A197
|
|||
|
17
|
Carregando a gaxeta
|
A473 431
|
|||
|
18
|
Embalagem da haste
|
Grafite flexível
|
PTFE
|
||
|
Meio apropriado
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH2OOH etc.
|
||
|
Temperatura apropriada
|
-29~425
|
-29~550
|
-29~180
|
||
|
NPS
|
Conv.
|
3/8"
|
1/2”
|
3/4"
|
1"
|
1-1/4”
|
1-1/2”
|
2"
|
|
|
|
Completo
|
|
3/8"
|
1/2”
|
3/4"
|
1"
|
1-1/4”
|
1-1/2”
|
2"
|
||
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
||
|
H (ABERTO)
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
||
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
||
|
Pesos
|
Aparafusado
|
2,1
|
2,0
|
2,3
|
4,3
|
5,9
|
6,9
|
11,1
|
15,2
|
|
|
Soldado
|
1,8
|
1,7
|
2,0
|
3,8
|
5,1
|
6,1
|
10,2
|
14,2
|
||
