Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Válvula de bola de aço forjada | classe: | 150/300/600 |
|---|---|---|---|
| Teste: | API598 | Tipo: | tipo de corpo de 2pc /3pc, porto completo |
| Realçar: | válvula de bola de aço inoxidável de 2 polegadas,válvula de bola aparafusada da capota |
||

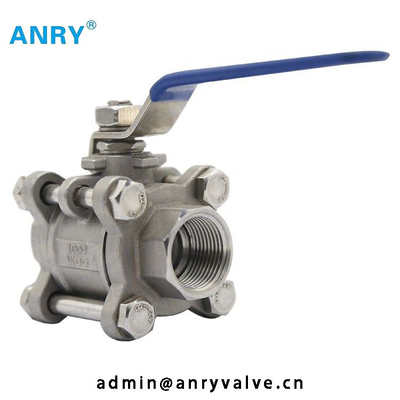

válvula de bola forjada 3PC Class150/300/600 da flutuação da bola do AUGE do corpo PTFE do aço A105 F304 F316
2PC/3PC forjou a válvula de bola de aço Class150/300/600
tipo de corpo de 2pc /3pc, porto completo
Dispositivo antiestático
Proteção contra incêndios
Corpo: S.S. F304/F316, C.S.A105
Cara a cara: ANSI B16.5
Extremidade da flange: ANSI B16.5
Projeto: ANSI B16.34
Teste: API598
Materiais principais da parte
| Não. | Nome de parte | Material | Não. | Nome de parte | Material | ||
| 1 | Tampão de extremidade | A105 N | SS316 | 10 | V tipo embalagem | PTFE | PTFE |
| 2 | Parafusos | A193 B7 | A193 B8M | 11 | Glândula | A105N | SS316 |
| 3 | Porcas | A194 2H | A194 8M | 12 | Placa da glândula | A105N | SS316 |
| 4 | Gaxeta | PTFE | PTFE | 13 | Anel instantâneo | SS304 | SS304 |
| 5 | Seat | RPTFE | RPTFE | 14 | Haste | SS304 | SS316 |
| 6 | Corpo | A105 N | F316 | 15 | T-maneira do punho | WCB | WCB |
| 7 | Bola | SS304 | SS316 | 16 | Punho | 304 | 304 |
| 8 | Selo da haste | PTFE | PTFE | 17 | Parafuso | 304 | 304 |
| 9 | Embalagem | PTFE | PTFE | ||||
Dimensões
| Classe 150 | ||||||
| NPS (polegada) | L | W | H | d | quilograma | Almofada do ISO Mouting |
| 1" | 127 | 170 | 92 | 25 | 6 | F03 |
| 1 1/2” | 165 | 270 | 108 | 38 | 12 | F05 |
| 2" | 178 | 270 | 119 | 50 | 15 | F07 |
| 2 1/2” | 191 | 380 | 150 | 65 | 19 | F07 |
| 3" | 203 | 380 | 163 | 76 | 22 | F07 |
| 4" | 229 | 470 | 187 | 102 | 46 | F10 |
| 6" | 394 | 700 | 210 | 150 | 110 | F10 |
| Classe 300 | ||||||
| NPS (polegada) | L | W | H | d | quilograma | Almofada do ISO Mouting |
| 1" | 165 | 170 | 92 | 25 | 10 | F03 |
| 1 1/2” | 191 | 270 | 108 | 38 | 18 | F05 |
| 2" | 216 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2” | 241 | 380 | 150 | 65 | 28 | F07 |
| 3" | 283 | 380 | 163 | 76 | 38 | F07 |
| 4" | 305 | 470 | 187 | 102 | 78 | F10 |
| 6" | 403 | 700 | 210 | 150 | 110 | F10 |
| Classe 600 | ||||||
| NPS (polegada) | L | W | H | d | quilograma | Almofada do ISO Mouting |
| 1" | 216 | 170 | 92 | 25 | 10 | F04 |
| 1 1/2” | 242 | 270 | 108 | 38 | 18 | F07 |
| 2" | 292 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2” | 330 | 380 | 150 | 65 | 28 | F07 |
| 3" | 356 | 380 | 163 | 76 | 38 | F10 |
