Detalhes do produto:
Condições de Pagamento e Envio:
|

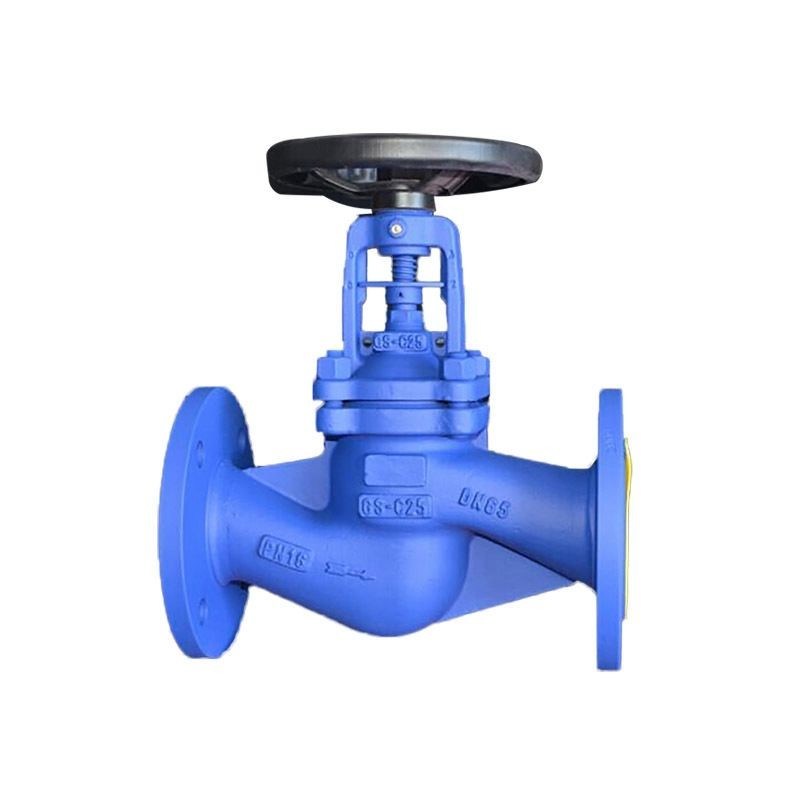

| Nome: | Válvula de globo do selo de pressão | Padrão ou não padronizado: | Padrão |
|---|---|---|---|
| aplicação: | General | Cara a cara: | ANSI B16.10 |
| Conexão flangeada: | ANSI B16.5 | Extremidade soldada extremidade: | ANSI B16.25 |
| Meios: | Água, óleo, gás, vapor, & de alta temperatura; Óleo da pressão | Poder: | Manual, pneumático, elétrico, roda manual |
| Material: | Moldação, de aço inoxidável | Pressão: | Pressão média, alta pressão, 2.5MPa~4.0 MPa, PN10 - PN16 |
| Estrutura: | Controle, desligamento, globo | Tamanho portuário: | 1/4"--40" |
| Padrão: | RUÍDO, ANSI, JIS, BS, API | Nome do produto: | A flange WCB moldou a classe de aço 150 da válvula de globo, válvula de globo, válvula de globo flan |
| Tamanho: | 1/4"--40", DN15-DN300 | Material do corpo: | Aço carbono, WCB, CF8M, WC6 |
| Realçar: | Válvula de globo do disco do selo de pressão,Válvula de globo padrão do disco do RUÍDO,válvula de globo padrão do vapor do ruído |
||
|
Materiais
|
||
|
NÃO.
|
Nome de parte
|
Material
|
|
24
|
Bocal de graxa
|
Bronze
|
|
23
|
Parafuso da larva
|
Aço carbono
|
|
22
|
Porca da roda de mão
|
Aço carbono
|
|
21
|
Roda de mão
|
Ferro ducile do ferro maleável/aço de molde
|
|
20
|
Porca do garfo
|
Aço carbono/de aço inoxidável
|
|
19
|
Parafuso e porca de olho
|
UNS 193 B7/A194 2H~A193 B8/A194 8
|
|
18
|
Pin
|
Aço carbono/de aço inoxidável
|
|
17
|
Porca da haste
|
Um 439-D2/cu-alloy
|
|
16
|
Flange da glândula
|
Aço steel~stainless do carbono
|
|
15
|
Glândula
|
Manche menos de aço
|
|
14
|
Arbusto da glândula
|
Aço steel~stainless do carbono
|
|
13
|
Banco traseiro
|
De aço inoxidável
|
|
12
|
Porca do disco
|
CS+SS/SS/SS+STL
|
|
11
|
Haste
|
De aço inoxidável
|
|
10
|
Anel de Seat
|
CS+SS/SS/SS+STL (veja o material do corpo)
|
|
09
|
disco
|
CS+SS/SS/SS+STL (veja o material do corpo)
|
|
NÃO.
|
Nome de parte
|
WCB
|
LCB
|
WC6
|
WC9
|
|
08
|
Parafuso prisioneiro e porca
|
A193 GR B7/A194 GR 2H
|
A193 GR B7/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
|
07
|
Embalagem de glândula
|
Grafite
|
Grafite
|
Grafite
|
Grafite
|
|
06
|
Gaxeta
|
Ferro macio
|
Ferro macio
|
Ss304
|
Ss304
|
|
05
|
Empurre o anel
|
A105
|
A182 F304
|
A182 F11
|
A182 F22
|
|
04
|
Anel alternativo
|
A105
|
A182 F304
|
A182 F11
|
A182 F22
|
|
03
|
Garfo
|
A216 GR WCB
|
A352 GR LCB
|
A271 GR WC6
|
A271 GR WC9
|
|
02
|
Capota
|
A216 GR WCB
|
A352 GR LCB
|
A271 GR WC6
|
A271 GR WC9
|
|
01
|
Corpo
|
A216 GR WCB
|
A352 GR LCB
|
A271 GR WC6
|
A271 GR WC9
|
|
NÃO.
|
Nome de parte
|
C5
|
C12
|
CF8
|
CF8M
|
|
08
|
Parafuso prisioneiro e porca
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
A193 GR B7/A194 GR 2H
|
A193 GR B7/A194 GR 2H
|
|
07
|
Embalagem de glândula
|
Grafite
|
Grafite
|
Grafite
|
Grafite
|
|
06
|
Gaxeta
|
Ss304
|
Ss304
|
Ss304
|
Ss316
|
|
05
|
Empurre o anel
|
A182 F22
|
A182 F22
|
A182 F304
|
A182 F316
|
|
04
|
Anel alternativo
|
A182 F22
|
A182 F22
|
A182 F304
|
A182 F316
|
|
03
|
Garfo
|
A216 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
02
|
Capota
|
A216 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
01
|
Corpo
|
A216 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
Dimensões
|
||||||||||
|
Classe 600
|
||||||||||
|
Tamanho
|
polegada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L-L1
|
milímetro
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
|
L1-SP
|
milímetro
|
178
|
216
|
254
|
305
|
381
|
457
|
584
|
711
|
813
|
|
H
|
milímetro
|
510
|
610
|
610
|
725
|
800
|
1010
|
1180
|
1360
|
1780
|
|
K
|
milímetro
|
250
|
300
|
300
|
350
|
500
|
550
|
600
|
600
|
400
|
|
PESO
|
Quilograma
|
38
|
65
|
105
|
105
|
185
|
230
|
410
|
615
|
895
|
|
Dimensões
|
||||||||||
|
Classe 900
|
||||||||||
|
Tamanho
|
polegada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L-L1
|
milímetro
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
|
L1-SP
|
milímetro
|
225
|
254
|
305
|
365
|
432
|
508
|
660
|
787
|
914
|
|
H
|
milímetro
|
550
|
580
|
675
|
750
|
815
|
1085
|
1300
|
1420
|
1825
|
|
K
|
milímetro
|
300
|
350
|
350
|
500
|
500
|
350
|
350
|
400
|
450
|
|
PESO
|
Quilograma
|
70
|
85
|
105
|
130
|
255
|
315
|
670
|
925
|
1200
|
|
Dimensões
|
|||||||||
|
Classe 1500
|
|||||||||
|
Tamanho
|
polegada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
|
L-L1
|
milímetro
|
368
|
419
|
470
|
546
|
673
|
705
|
832
|
991
|
|
L1-SP
|
milímetro
|
216
|
254
|
305
|
405
|
483
|
559
|
711
|
864
|
|
H
|
milímetro
|
565
|
580
|
380
|
800
|
825
|
1130
|
1450
|
1535
|
|
K
|
milímetro
|
300
|
350
|
400
|
450
|
500
|
600
|
450
|
500
|
|
PESO
|
Quilograma
|
80
|
90
|
115
|
160
|
300
|
410
|
650
|
1150
|
|
Dimensões
|
|||||||||
|
Classe 2500
|
|||||||||
|
Tamanho
|
polegada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
|
L-L1
|
milímetro
|
451
|
508
|
578
|
673
|
794
|
914
|
1022
|
1270
|
|
L1-SP
|
milímetro
|
279
|
330
|
368
|
457
|
533
|
610
|
762
|
914
|
|
H
|
milímetro
|
575
|
605
|
725
|
835
|
875
|
1200
|
1510
|
1720
|
|
K
|
milímetro
|
350
|
350
|
350
|
400
|
400
|
400
|
450
|
550
|
|
PESO
|
Quilograma
|
95
|
110
|
125
|
210
|
565
|
615
|
1050
|
1525
|
