Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho: | ″ de 1/2 - 6 ″ | projeto: | GB/T12237/1989 |
|---|---|---|---|
| Pressão de funcionamento: | PN16/40 | meio apropriado: | Água, óleo, gás, e algum líquido corrosivo |
| Material: | SS304, SS316, WCB, CF8, CF8M | Operação: | Alavanca, chave |
| Conexão: | RF flangeado, bolacha | ||
| Destacar: | válvula de bola segura do fogo,Válvula de bola da flutuação |
||

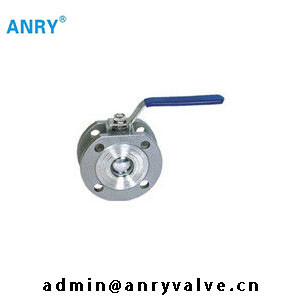

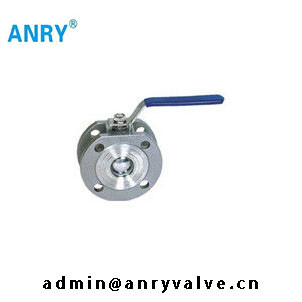

SS316 CF8M Body PTFE Viton Seat flangeou válvula de bola da bolacha do RF do fim
Válvula de bola flangeada da bolacha da extremidade
Pressão de funcionamento: PN16/40
Variação da temperatura: - 20-250°C
Meio apropriado: Água, óleo, gás, e algum líquido corrosivo
Projeto: GB/T12237/1989
Flange da extremidade: JB79
Cofre forte do fogo: Th 1993 do API 607
Inspeção & teste: GB/T13927-1992
Material principal da parte
| Não. | Nome de parte | Material | ||
| 1 | Corpo | A351-CF8 | A351-CF8M | WCB |
| 2 | Bola | SS316 | SS304 | SS304 |
| 3 | Seat | PTFE | PTFE | PTFE |
| 4 | Gaxeta | PTFE | PTFE | PTFE |
| 5 | Haste | SS316 | SS304 | SS304 |
| 6 | Embalagem de glândula | SS304 | SS304 | SS304 |
| 7 | Parafuso e porca | SS304 | SS304 | SS304 |
Dimensões
| TAMANHO | ″ de 1/2 | 3/4 de ″ | 1 ″ | 1 1/4 de ″ | 1 ″ de 1/2 | 2 ″ | ″ de 2 1/2 | 3 ″ | 4 ″ | 5 ″ | 6 ″ |
| d | 15 | 19 | 23,5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38,5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
