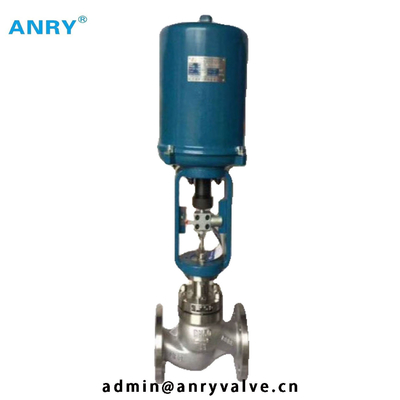

Projeto modular padrão de regulamento de válvula de controle da pressão do auto de SS304 SS316

pressão Auto-operada/de regulamento flangeou válvula de controle do RF SS304 SS316

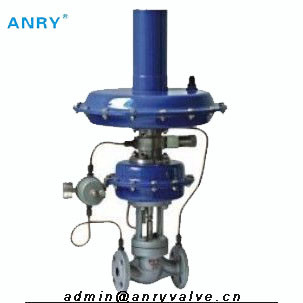

a válvula de controle Auto-operada da pressão é composta do conjunto do corpo, atuador, posicionando a mola, foles de aço inoxidável, torneira de pressão externo e todo o isso. A válvula não faz exige nenhuma energia auxiliar das fontes da fonte externo, por meio da pressão do meio próprio como o poder a motor, pode automaticamente controlar e estabilizar a pressão média.
Pode ser apropriado para o vapor, o gás não corrosivo, o líquido e o vapor em vários sistemas do processo.
Características principais:
1 função do equilíbrio da pressão assegura a sensibilidade alta
2 Reliablyhandling com manutenção de baixo nível de ruído e livre
projeto 3 modular padrão
4 tem controles compostos múltiplos com as combinações de componentes diferentes

Especificações padrão

Tipo de corpo: válvula de globo do molde, (segundo as indicações de figura 1)
Diâmetro nominal: DN20,25,32,40,50,65,80,100,125,150,200,250,300
Pressão nominal: GB PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
RUÍDO PN16, PN25, PN40
Conexão de extremidade: flange HG20596-97M, FM; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
Cara a cara dimensão: refira por favor a tabela 2
Material do corpo: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Tipo da capota: Tipo do STD, - 10~80℃; Temp médio. datilografe (com condensador), ≤250℃; De alta temperatura. datilografe (com condensador e extensões), ≤350℃
Material de embalagem: V forma PTFE, grafite flexível, anéis-O
Gaxeta do selo: Gaxeta sem fôlego espiral, grafite com gaxeta do metal, gaxeta do ziguezague, gaxeta lisa.
Pintura: Superfície do escudo do aço carbono exigida para pintar, superfície de aço inoxidável ou de cobre sem pintura.

Tipo da tomada da guarnição: Tomada parabólica do equilíbrio da pressão, tomada do equilíbrio da pressão do cilindro, tomada parabólica do equilíbrio da pressão do assento dobro
Características de fluxo: Abertura rápida
Material da tomada: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Material de Seat:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Material da haste: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Material do pushrod: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Grita o material: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Atuador
Tipo: diafragma da Multi-mola ou pistão do cilindro
Escala de regulamento da pressão: Veja por favor a tabela 1
Material da parte superior e da caixa baixa: A3, A4 com PTFE, 0Cr18Ni 9(304)
Borracha do diafragma: NBR, EPDM, FPM e outras borrachas da óleo-resistência
Material do cilindro: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Material do pistão: liga de alumínio
Material da mola: 60Si2Mn
Temperatura do trabalho: - 20~80℃

Desempenho
Tipo do controle: Tipo do relevo de pressão (K), tipo do regulador de pressão (b)
Cv avaliado: Segundo as indicações da tabela 1
Precisão de controle da pressão: ± 3%.
WorkingTemp: - 10~350℃
Curso avaliado: veja a tabela 1
Tamanho da forma: Segundo as indicações de figura 3, tabela 2
Peso do produto: Segundo as indicações da tabela 2

 Princípio de operação
1. tipo do regulador de pressão
O meio de processo corre através da válvula no sentido indicado. A posição da tomada de válvula determina o caudal entre a área livre formada pela tomada e o assento. A pressão a jusante ser controlado é transmitida através da torneira de pressão ao diafragma de funcionamento onde é convertida em uma força de posicionamento. Esta força ajusta a tomada de válvula em função de posicionar a força da mola da mola force.the pode ser ajustada usando a porca do ponto ajustado. A estrutura equilibrada da pressão pode equilibrado para fora as forças criadas a pressão ascendente e pela atuação na tomada de válvula. A pressão a jusante é equilíbrio através da área do diafragma no atuador.
2. tipo do relevo de pressão
O meio de processo corre através da válvula no sentido indicado. A posição da tomada de válvula e a área liberada entre a tomada e o assento determinam o caudal. O diafragma de funcionamento é tensionado posicionando a mola e a porca do ponto ajustado, de modo que a válvula seja fechada pela força da mola antes do aliviado da pressão. A pressão ascendente ser controlado é transmitida através da torneira de pressão ao diafragma de funcionamento onde é convertida em uma força de posicionamento. Esta força é usada movendo a tomada do vlave de acordo com a força da mola de posicionamento. Quando a força que resulta da pressão ascendente aumenta acima do ponto ajustado ajustado, a válvula abre propotionally à mudança na pressão. As pressões ascendentes e a jusante que atuam na tomada são equilibradas.
