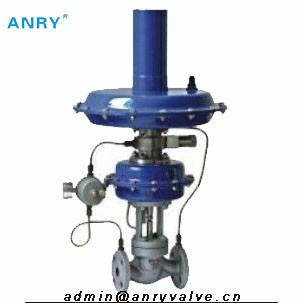

Auto - o aço operado de Casted da movimentação do piloto da válvula de controle da pressão diferencial flangeou

A movimentação piloto o aço Auto-operado de Casted da pressão diferencial flangeou válvula de controle do RF

A movimentação piloto a válvula de controle Auto-operada da pressão diferencial, é composta do corpo de válvula do controle, atuador, posicionando a mola, foles de aço inoxidável, torneira de pressão externo e todo o isso. A válvula não faz exige nenhuma energia auxiliar das fontes da fonte externo, por meio da pressão do meio próprio como o poder a motor, pode automaticamente controlar e estabilizar a pressão média. Esta válvula tem a precisão de regulamento da elevação. É usada principalmente para mantém o ing a pressão do gás de proteção (tal como o nitrogênio) na parte superior de tanque ser constante, no ordert para evitar o material no tanque que contacta com ar, evita volatilizing e oxygenizing do material e mantém o cofre forte do tanque. É especialmente apropriado para o vário sistema de proteção do selo de gás!
O comando de V230Y operou a válvula de controle auto-operada da micro-pressão é caracterizado pela economia de poder, segura eficazmente, conveniente operar e manter etc. É amplamente utilizado no óleo e nos industriais químicos etc.

Especificações padrão

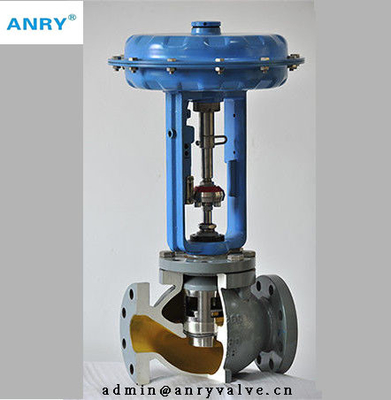

Tipo de corpo: válvula de globo do molde, (segundo as indicações de figura 1)
Diâmetro nominal: DN20,25,32,40,50,65,80,100
Pressão nominal:  PN1.0, RUÍDO PN16 de 1.6MPa ANSI150 JIS 10K
Conexão de extremidade: Flange HG20596-97M; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
Cara a cara dimensão: de acordo com GB/T12221-1989, EN558.1: 1995, ISO5752-1982 série básica 1
Material do corpo: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Tipo da capota: Tipo do STD, - 10~80℃; Tipo médio do temp (com cada tanque da temperatura), ≤250℃; tipo de alta temperatura (com cada tanque e extensões da temperatura), ≤350℃Packing: V forma PTFE, grafite flexível, anéis-O
Gaxeta do selo: Gaxeta do selo: Gaxeta do enrolamento do metal, gaxetas da grafite do metal, gaxeta do ziguezague e gaxeta lisa
Pintura: Superfície do escudo do aço carbono exigida para pintar, superfície de aço inoxidável ou de cobre sem pintura.

Tipo da tomada da guarnição: tomada do cilindro
Características de fluxo: rapidamente abrindo
Material da tomada: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Material de Seat: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Material da haste: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Material do fole: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)

Atuador
Tipo: tipo do diafragma da multi-mola
Escala de regulamento da pressão: verifique por favor a tabela 1
Material da parte superior e da caixa baixa: A3, A4 com PTFE, 0Cr18Ni 9(304)
Borracha do diafragma: NBR, EPDM, FPM e outras borrachas da óleo-resistência
Material da mola: 60Si2Mn
Temperatura do trabalho: - 20~80℃
Desempenho
Tipo do controle: tipo do relevo de pressão (B), tipo dos reguladores de pressão (K)
CV avaliado: Segundo as indicações da tabela 1
Escapamento de Seat: Assento do metal de acordo com o Ⅳ da classe do ANSI B16.104, menos Cv avaliado than10-4of, assento de PTFE de acordo com a classe do ANSI B16.104 VI, menos Cv avaliado de than10-7of
± 3% da precisão de controle da pressão.
Temperatura de trabalho: - 10~350℃
Curso avaliado: veja a tabela 1
Tamanho da forma: Segundo as indicações de figura 3, tabela 2
Peso do produto: Segundo as indicações da tabela 2
