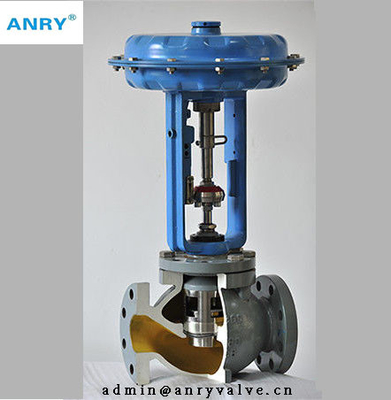

A pressão equilibrou a haste de válvula do controle da pressão diferencial e o guiamento da gaiola perfurou o tipo da tomada

O guiamento equilibrado da haste e da gaiola da pressão perfurou o tipo válvula da tomada de controle

Guiado pela bucha e pela gaiola grandes da área, as guarnições de trabalho são da estabilidade dinâmica. A série é caracterizada por guarnições equilibradas e pode resistir as gotas muito de alta pressão. Precisa somente a força empurrada pequena de modular confiantemente. A tomada perfurada do cilindro pode eficazmente proteger a superfície de selagem do assento da danificação pelo fluxo de alta velocidade limpou. Combinado com os segmento do pistão complexos, igualmente apresenta o desempenho excelente do selo.
A série do SBC sere aplicações normais e resistentes.

Especificação padrão
Corpo de válvula
Tipo: Molde a válvula de globo
Tamanho nominal: DN80, 100, 150, 200, 250, 300, 350, 400
Pressão nominal: ANSI 150, 300
RUÍDO PN16, 25, 40
JIS 10K, 20K, 30K
GB PN1.6, 2,5, MPa 4,0
Conexão de extremidade: ANSI B16.5 RF da flange, RTJ
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
Solda: INTERRUPTOR DO ANSI B16.5 (DN≤50); BW (DN>50)
Cara a cara dimensão:
ANSI150RF, JIS10K (IEC60534-3-1 37 séries)
ANSI300RF, JIS20K, JIS30K (IEC60534-3-1 38 séries)
ANSI150/300 RTJ (CLASSE 150/300RTJ DE ASME B16.10)
RUÍDO PN16, 25, 40 (DIN3202-F1)
GB PN1.6, 2,5, MPa 4,0 (ISO5752 1 série)
Consulte por favor para apresentar 6.1~6.2
Material do corpo: Refira por favor table1 consultam por favor para figurar 3 para o Temp operado. escala do &Pressure
Tipo da capota: Tipo ...... - 46℃~200℃ do STD; 200℃~300℃
Tipo ...... 300℃~530℃ da aleta de radiação
(Por favor atenção do pagamento ao Temp diferente. escala do &Pressure do material)
Material de embalagem: Composto que embala, embalagem do V-anel de PTFE do composto da grafite,
grafite que embala,
Temp de funcionamento. a escala do &Pressure é shownn na tabela 2, figure2
Gaxeta do selo: Gaxeta sem fôlego espiral (PTFE+316, Graphite+316 flexível),
Grafite com gaxeta do metal (Graphite+316, Graphite+304)

Guarnição da válvula
Tipo da tomada: Tomada perfurada do cilindro
Característica de fluxo: EQ%, linearidades (refira por favor figure4)
Material da guarnição: Consulte por favor para apresentar 3 para o conjunto material do STD, Temp operado. escala do &Pressure
Atuador
Tipo: diafragma da Multi-mola
Suprimento de ar: 6bar máximo
Temp ambiental.: - 20℃~+80℃
Escala da mola: Segundo as indicações da tabela 5
Conexão de ar: G1/8 (SA1); G1/4 (SA2); G3/4 (SA3)
Especificação do STD: Segundo as indicações da tabela 5

Acessório
Positioner, válvula do Filtro-regulador, válvula de solenoide, interruptor de limite,
Relé do transmissor, do impulsionador de posição da válvula, Fechamento-válvula, volante, etc.
